眼圖的定義

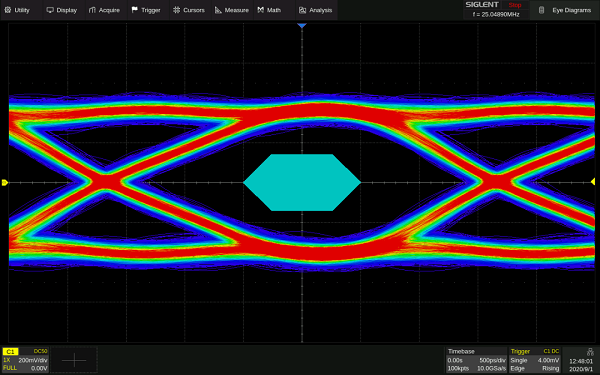

顧名思義，眼圖就是象眼睛一樣形狀的圖形。眼圖是用余輝方式累積疊加顯示采集到的高速串行信號的所有比特位的結果，疊加后的圖形形狀看起來和眼睛很像，所以稱作為眼圖。眼圖是通過對數據的電氣測量，用于評估高速信號的質量以及發送端和接收端的性能。

眼圖的作用

從電氣性能的角度，找出數據相關的故障原因，比如傳輸數據包丟失、誤碼、接收端的端接錯誤等。大多數高速信號總線的協議測試都會(huì )使用眼圖的測量來評估信號的質量。

眼圖的信息

眼圖需要搜集足夠多的樣本信息，比如電信號不同位轉換的信息以及如何在介質中的傳輸的信號，以此來保證其能夠代表系統的性能。

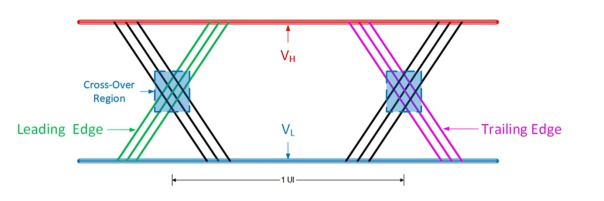

高電平VH和低電平VL可以理解為眼高EH，眼高不夠，更多是信號源端的驅動能力不足或鏈路的損耗過大造成的。

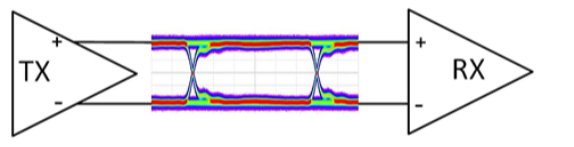

源端驅動器的測量要更靠近示波器，以此來保證發送端測量的準確性。終端的接收器，要保證信號采樣的準確性，比如采樣區域不住地重疊，探頭的問題等等。

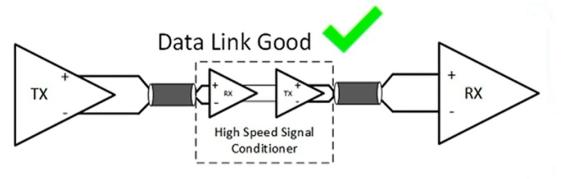

信號鏈路就是保證損耗符合相關協議要求，適當的時候，可以通過中繼器方式來保證滿足信號電性能的要求。

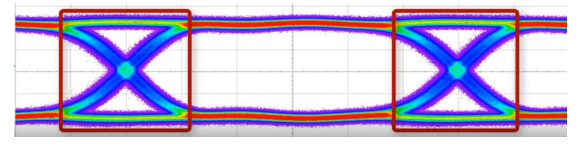

上下邊沿理解為高頻部分，交叉Cross-Over部分理解為抖動Jitter，眼寬的多少決定眼圖張開的程度。

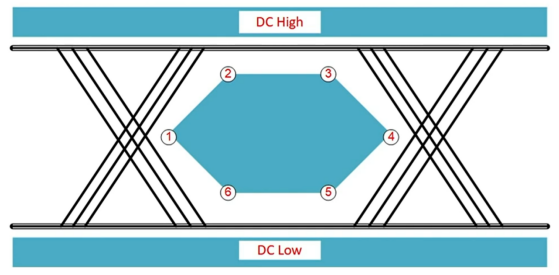

眼圖的模板（Mask）

眼圖模板代表測試信號的基礎要求，不同總線有著不同的要求。眼圖模板包含蕞小眼圖張開度，高電平區域、低電平區域等信息。

      眼圖的影響因素

影響眼圖的三要素：插入損耗（Insertion loss）、符號間串擾（Inter Symbol Interference）、抖動（Jitter）。

①插入損耗：一般取決于材料的屬性和通道長度。

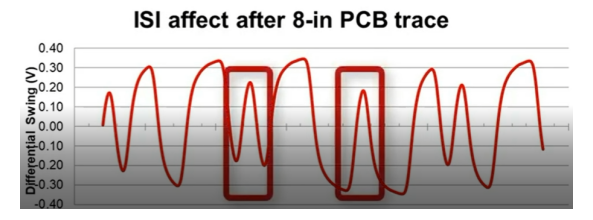

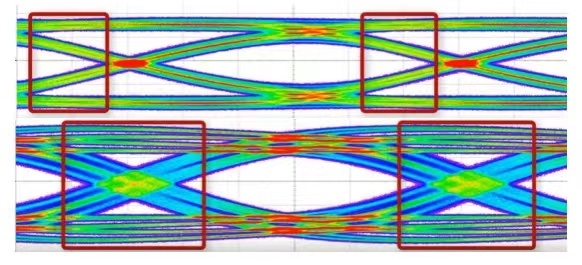

②符號間串擾：較短的符號如01或者10，高頻成分衰減更大，較長的符號如111或者000，峰峰值電壓低頻成分較多，衰減不大。符號間串擾ISI會(huì )影響上一個符號和下一個符號之間的時序誤差，會(huì )造成眼圖拖尾的現象。

③抖動：信號真實周期之間的偏差。

眼圖問題的解決

眼圖問題的解決一般有三個措施：預加重（Pre-Emphasis）、去加重（De-Emphasis）、接收端均衡（Receiver Equalization）。

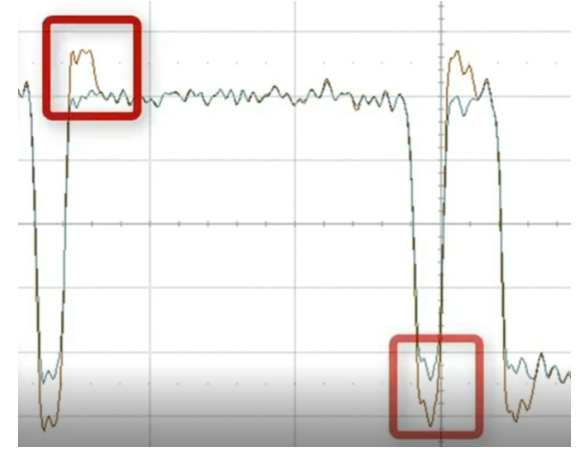

①預加重一般位于信號的發射端，增強數據邊沿的高頻成分，等到數據接收的時候，其高頻部分會(huì )因為損耗而被消耗掉，接收端看到的就是正常的1或者0 的電平值。

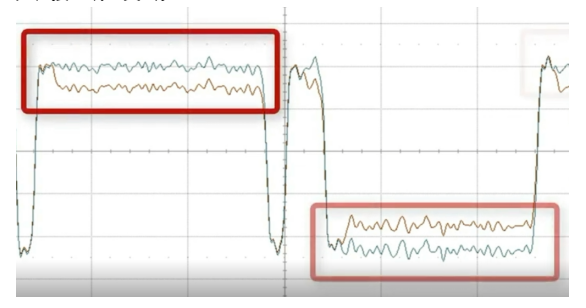

②去加重是對預加重的補充，對低頻部分的電平衰減，來提高信噪比，使信號高頻成分在接收端更突出。

③接收端的均衡：均衡設置過大，會(huì )放大噪聲和抖動，引起雙帶的現象，均衡數值的選擇，需要根據實際鏈路情況來決定。

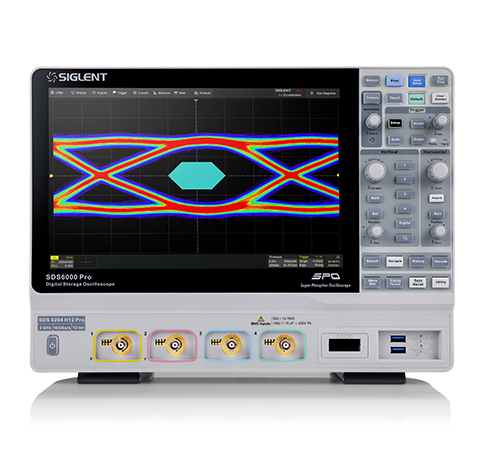

關于高速電信號的眼圖測量，樂(lè )信智測為大家推薦鼎陽科技的SDS6000 Pro超級熒光示波器。它帶寬高達2 GHz，10-bit或12-bit垂直分辨率可選，4個模擬通道同時打開，每個通道采樣率都可高達10 GSa/s，且單通道存儲深度提升至500Mpts。具有優異的本底噪聲性能和高垂直測量精度，使其能滿足更高精度、更高帶寬的測量需求。

SDS6000 Pro支持抖動和眼圖分析選件，通過時鐘恢復對數據進行TIE抖動分析，借助直方圖、抖動時域圖、抖動頻域圖等圖譜分析信號的抖動情況。利用余暉功能將捕獲的數據信號顯示為眼圖，通過對眼高、“1”電平、“0”電平、眼寬、眼幅度等11種參數的測量，分析信號的碼間串擾及噪聲影響，可用以改善信號傳輸系統的性能。

SDS6000 Pro還支持豐富的智能觸發、串行總線觸發和解碼，支持搜索、導航、波特圖、電源分析等高級分析模式，具備豐富的測量和數學運算功能，可廣泛應用于工程師的測量、測試、研發工作中。
